Jak vybrat vhodnou pryž pro ploché těsnění?

Ploché těsnění slouží k vytvoření těsného spoje mezi dvěma plochými povrchy. Zabraňuje úniku tekutin, plynu nebo prachu. Obvykle se pro jeho výrobu používají pružné, nebo alespoň částečně deformovatelné ploché těsnicí materiály – například guma (pryž) – a to buď kompaktní, nebo porézní, v deskách či rolích. Ploché gumové těsnění dobře těsní i při pohybu nebo tlaku. Volba správného typu pryže závisí na celé řadě vlivů, které je třeba předem vzít v úvahu.

Vlivy, které je zapotřebí při výběru vhodného typu pryže respektovat:

Jak vybrat vhodnou pryž pro ploché těsnění1. Aplikace

  • statická
  • dynamická – pro pohyblivé části strojů a zařízení

2. Mechanická odolnost

  • při dynamické aplikaci je třeba zvolit pryž odolnou vůči opotřebení a trhání

3. Prostředí

  • venkovní: těsnění musí odolávat UV záření, povětrnostním podmínkám, ozónu
  • vnitřní

4. Teplota

  • extrémní podmínky
  • obvyklé teplotní rozmezí

5. Chemická odolnost

  • těsnění v kontaktu s chemikáliemi, rozpouštědly apod.

6. Montážní podmínky

  • potřeba snadné instalace

7. Cena

  • pro danou aplikaci postačí ekonomická varianta těsnicí pryže
  • kvalitní těsnicí pryž může být klíčová pro účinnost a bezpečnost celkové aplikace

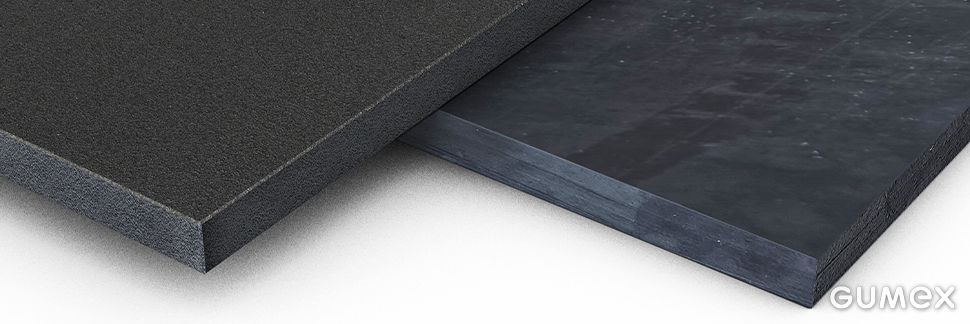

Kdy vybrat pro těsnění pryž kompaktní a kdy porézní?

Při rozhodování doporučujeme zvážit několik faktorů:

1. Těsnicí účinnost

Kompaktní těsnicí pryž obvykle poskytne vyšší úroveň těsnění než porézní – je homogenní a nemá otvory, skrz které by mohly unikat tekutiny nebo plyny. Jestliže je zapotřebí vytvořit velmi těsnou bariéru, kompaktní těsnění je lepší volbou.

2. Flexibilita a adaptabilita

Porézní těsnění může být flexibilnější a lépe se přizpůsobí nepravidelným povrchům nebo nerovnostem. To je užitečné například pro těsnění spojů v potrubí.

3. Ventilace a propustnost

Porézní těsnění může být vhodnější pro aplikace, které vyžadují určitou míru ventilace nebo propustnosti pro plyny nebo vlhkost. Například těsnění pro určité druhy filtrů nebo větracích systémů může být porézní, aby umožnilo průchod vzduchu.

4. Odolnost vůči opotřebení

Kompaktní těsnění je obvykle odolnější vůči opotřebení a trhání než porézní pryž, což je důležité pro aplikace s vysokým mechanickým zatížením nebo opakovaným pohybem.

5. Chemická odolnost

Porézní pryže mohou být méně odolné vůči průniku chemikálií než kompaktní těsnění.

Jak vybrat vhodnou pryž pro ploché těsnění



Kompaktní pryže, které používáme pro výrobu těsnění nejčastěji:
Jak vybrat vhodnou pryž pro ploché těsnění

SBR – základní použití, bez zvláštních požadavků; cenová úroveň $
EPDM – vyšší jakost, odolná vůči povětrnostním vlivům, UV stabilní, odolná vyšší i nižší teplotě, odolává méně agresivním chemikáliím; cenová úroveň $$
NR-SBR – odolná vůči abrazi, vhodná na dopadové plochy, pružnější pryž s vyšší pevností v tahu; cenová úroveň $$
NBR – odolná vůči kapalinám na bázi syntetického oleje a průmyslovým mazivům; cenová úroveň $$
VITON – TOP materiál, s širokou škálou odolnosti vůči chemikáliím, olejům, a to i v kombinaci s vysokými teplotami; cenová úroveň $$$$
silikon – pryž vhodná pro potravinářské aplikace (FDA certifikace), odolná vůči nízkým i vysokým teplotám, s širokou možností barevných variant; cenová úroveň $$$
______________________________________________________
Pozn.: $ = nejnižší cena; $$$$ = nejvyšší cena



5 nejžádanějších typů těsnicích kompaktních pryží u našich zákazníků:

Pryže pro všeobecné použití – SBR

  • materiál s dobrými fyzikálně-mechanickými vlastnostmi
  • typ těsnicího materiálu, který je pro převážnou část aplikací dostačující
  • s nejlepším poměrem kvalita/cena
  • použití: strojírenství, automotive, stavebnictví – v aplikacích, kde nejsou vysoké požadavky na chemickou odolnost nebo odolnost vůči extrémním teplotám

nejžádanější: A9506

Jak vybrat vhodnou pryž pro ploché těsnění

Pryže odolné vůči povětrnostním vlivům – EPDM

  • materiál s velmi dobrou odolností vůči vlivům počasí, ozónu, UV záření, vysokým teplotám, kyselinám a zásadám, s výraznou pružností (nepraská a nepuchří ani za desítky let používání)
  • použití: stavebnictví, automotive, vodoinstalace, elektrotechnika, potrubní systémy v chemickém, potravinářském, farmaceutickém průmyslu

nejžádanější: vysoce jakostní těsnicí pryž E9614 v roli

  • s velmi dobrým poměrem výkon/cena
  • dodáváme v tloušťce 1-40 mm


Oděruvzdorné pryže ze směsi NR-SBR a z čistého NR

  • kombinovaný materiál s dobrými fyzikálně-mechanickými vlastnostmi dobře odolává mechanickému namáhání a má vyšší odolnost vůči abrazi a vysokým teplotám než pryž z čistého kaučuku (NR)
  • použití: automotive, stavebnictví, strojírenství, elektrotechnika

nejžádanější:

BLACK STAR (směs NR-SBR) - v menších tloušťkách v rolích, ve větších tloušťkách v deskách

  • tvrdost 60 °ShA
  • kromě vysoké odolnosti vůči oděru je tato guma také antistatická
  • tažnost 400 %
  • dodáváme v tloušťce 6-50 mm

A160 (kompaktní PARA guma v roli)

  • tvrdost 40 °ShA.
  • excelentní mechanické vlastnosti a odolnost vůči oděru
  • tažnost 550 %
  • dodáváme v tloušťce 1-40 mm

A560 (kompaktní PARA guma v roli)

  • tvrdost 40 °ShA.
  • vysoce elastická pryž, dobře odolává oděru
  • tažnost 600 %
  • dodáváme v tloušťce 0,5-50 mm



Olejivzdorné pryže ze směsi NBR-SBR

  • Tento materiál vyniká vyváženou kombinací odolnosti vůči olejům a palivům do 30 % obsahu aromatických látek, chemikáliím a mechanickému opotřebení. Odolává tlakovému i mechanickému namáhání a současně poskytuje těsnost v olejovém prostředí,
  • vysoká odolnost vůči trvalé deformaci a opotřebení
  • pouze nízký stupeň bobtnání
  • použití: automotive, těžký, chemický a strojírenský průmysl, hydraulika a pneumatika

nejžádanější: P9540 (kompaktní guma v roli)

  • tvrdost 65 °ShA
  • široké rozmezí tlouštěk (1-50 mm)



Pryže s výbornou teplotní a chemickou odolností ze silikonu

  • materiál s odolností vůči extrémně nízkým i vysokým teplotám, UV záření, povětrnostním podmínkám, s výbornou chemickou odolností, vhodný i pro potravinářství
  • použití: automobilový, potravinářský, farmaceutický, stavební, elektronický průmysl

nejžádanější:
pryž kSil GP60

  • tvrdost 60 °ShA
  • kromě vysoké potravinářské bezpečnosti (splňuje FDA) snese agresivní chemikálie, je elastická, nenasákavá, odolná deformaci
  • dlouhodobá životnost snižuje potřebu časté výměny nebo náročné údržby
  • dodáváme v tloušťce 0,5-20 mm

TIP: Chcete si vzorky nejžádanějších typů detailně prohlédnout a osahat? Vyžádejte si náš vzorník.



Těsnicí pryž v deskách nebo v roli?

Volba mezi těsněním pryží v deskách a těsněním pryží v roli závisí na konkrétní aplikaci a požadavcích na těsnění:

1. Typ aplikace

  • těsnicí pryž v deskách je vhodnější pro těsnění rovných povrchů
  • těsnění v roli se hodí pro aplikace, kde je zapotřebí těsnit delší úseky nebo zakřivené povrchy

2. Velikost a rozměry

  • pro těsnění menších úseků nebo přesné rozměry je praktičtější těsnění v deskách, které lze snadno upravit na požadovanou velikost
  • těsnění v roli je vhodnější pro delší úseky, které nevyžadují časté řezy nebo spojování

3. Flexibilita

  • těsnění v roli je obvykle flexibilnější než těsnění v deskách, proto je vhodnější pro těsnění povrchů s rozdílnými tvary nebo úhly

4. Cena

  • těsnění ploché v deskách bývá cenově výhodnější pro menší tvary nebo menší zakázky
  • těsnění v roli může být lepší volbou pro velké zakázky nebo velké tvary

TIP z praxe: Těsnicí pryže v deskách jsou i po výrobě skladovány a přepravovány na plocho. Jsou proto vhodnější pro výrobu plochého těsnění, které nesmí být prohnuté. Řez/otvor je při následném řezání ve správném úhlu, proto je možné řezat přesně podle zadání u všech tlouštěk pryží.

Těsnění z kompaktní pryže nabízíme nejen v deskách či rolích, ale i připravené na míru:

  • vyrobíme zakázková plochá těsnění, již od 1 kusu až po velké série
  • těsnění pryžové ploché vyřežeme nebo vysekáme do jednoduchých, složitých i segmentových tvarů (puzzle)
  • drobné i velké rozměry
  • naneseme samolepicí vrstvu pro rychlou a bezpečnou aplikaci
  • vyrobíme nový díl podle starého vzorového kusu (změříme vzorek, zanalyzujeme směs a tvrdost materiálu)


Využijte náš poptávkový konfigurátor pro rychlé zadání poptávky na plochá pryžová těsnění!
